?【精選】圖文分析SiC MOSFET高頻振蕩-KIA MOS管
信息來源：本站 日期：2023-04-14

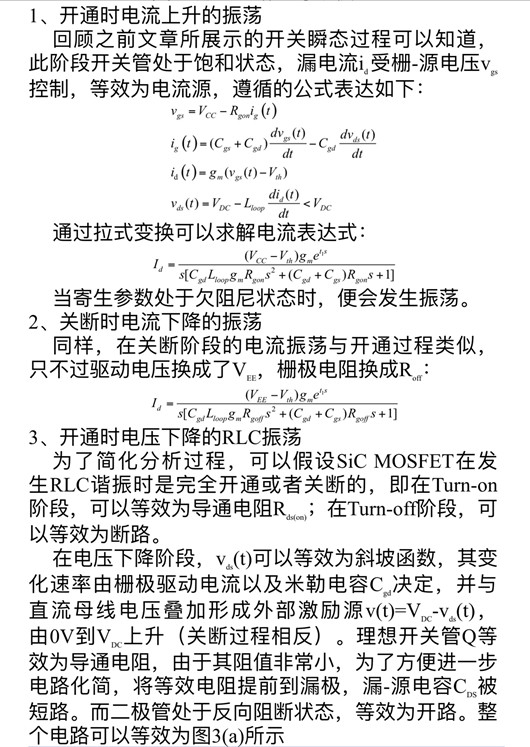

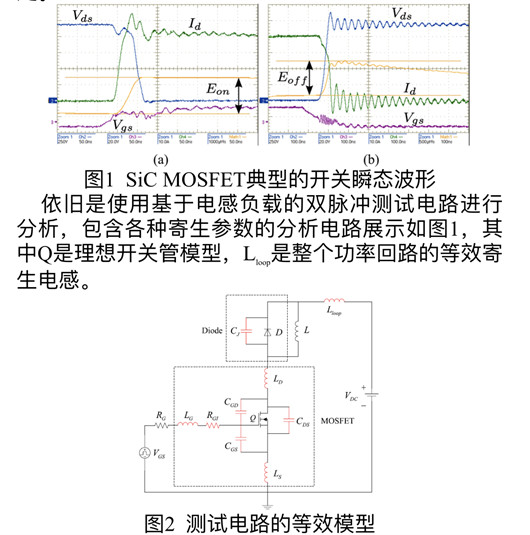

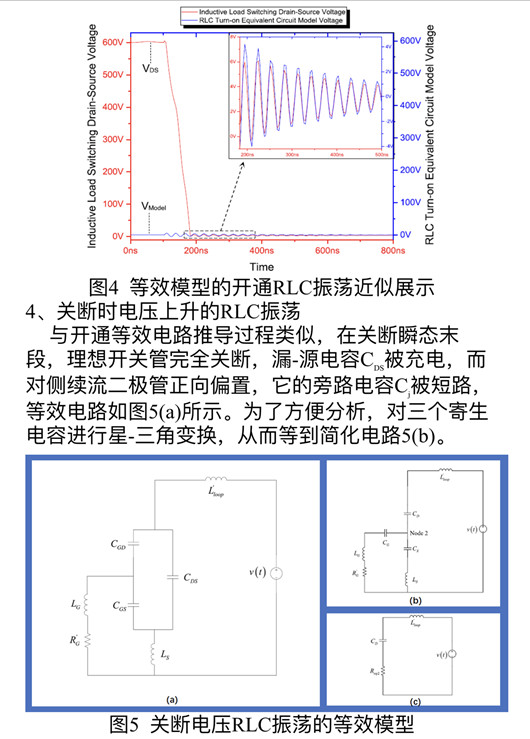

SiC MOSFET由于開關速度快，在大電流大電壓工作條件下，開關瞬態會產生非常高的電流變化率di/dt和電壓變化率dv/dt，因此其對功率回路的寄生參數非常敏感，容易產生嚴重的高頻振蕩。研究發現，SiC MOSFET的振蕩分別發生在開通瞬態的電流上升階段和電壓下降階段、以及關斷瞬態的電壓上升階段和電流下降階段這四處。

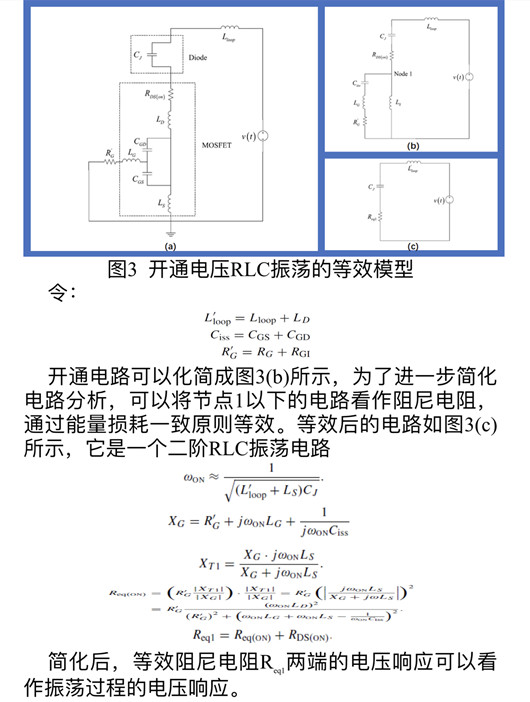

從上述分析可知，無論是電流還是電壓，開關瞬態的高頻振蕩都與寄生參數密切相關，這就需要在實際應用場景中正確選擇驅動?xùn)艠O電阻和外加電容來減小電壓電流變化率，或者添加適當?shù)腞C阻尼電路等，減小高頻振蕩的影響。
