正激電路介紹

正激電路是指能夠發生正激現象的電路，正激是當變壓器原邊開關管導通時同時能量被傳遞到負載上，當開關管截止時變壓器的能量要通過磁復位電路去磁的現象。

正激電路拓補結構多種多樣，根據驅動管子個數，可分為單管正激，雙管正激;根據磁芯復位技術的不同，可分為輔助磁通繞組復位，LCD 緩沖網絡復位，RCD 箝位復位，有源箝位復位;根據拓補結構的形式不同，可分為單個變換器和串、并組合變換器。

在各種間接直流變流電路中，正激 DC/DC 變換器具有電路拓撲結構簡單，輸入輸出電氣隔離，電壓升、降范圍寬，易于多路輸出等優點，因此被廣泛應用于中小功率電源變換場合，尤其在供電電源要求低電壓大電流的通訊和計算機系統中，正激電路更能顯示其優勢。

但是在開關關斷期間，高頻變壓器必須磁芯復位，以防變壓器鐵心飽和，因此必須采用專門的磁復位電路。正是由于磁復位技術的多樣性，以及軟開關技術的發展，導致正激電路拓補結構的多樣性。隨著電力電子技術的發展，各種新的正激電路拓補結構不斷出現，不同的拓補結構已有二十余種。

單端正激電路工作原理

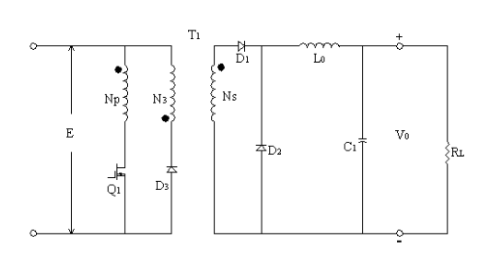

如圖：Q1導通時，副邊二極管D1導通，D2截止，電網通過變壓器T1向負載RL輸送能量，此時輸出濾波電感L0儲存能量。

當Q1截止時，電感的儲能通過續流二極管D2向負載釋放，D1截止。N3與二極管D3串聯起到去磁復位的作用。

注意：復位繞組對變壓器工藝的要求，要求耦合好又要絕緣好。還有其它形式復位電路如RCD復位電路LCD復位電路。

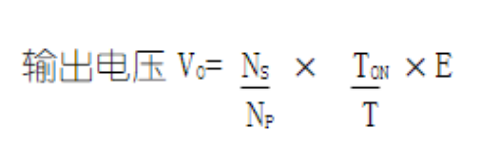

NS/NP為副邊原邊匝比

TON/T為導通時間與周期的比，即導通占空比

E為原邊繞組電壓

正激電路的設計

設計前我們要給定電路設計的一些指標參數，總結為：

1、開關頻率

2、輸入電壓范圍：Vin min—Vin max

3、輸出負載范圍：Io min—Io max

4、輸出電壓范圍：Vo min—Vo max

5、濾波電感電流的紋波： △ILf

6、輸出電壓紋波：△Vo

第一步：工作頻率的確定

工作頻率對電源體積以及特性影響很大，必須很好地選擇。

工作頻率高時，輸出濾波器和輸出變壓器可小型化，過渡響應速度快。但主開關元件、輸出二極管、輸出電容以及輸出變壓器的磁芯，還有電路設計等都受到限制。另外，還要注意輸出變壓器繞組匝數。

第二步：最大導通時間（Ton max）的確定。

Ton max=T×Dmax

對于正向激勵D選為0.4~0.45較適宜。Dmax是設計電路時的一個重要參數，它對主開關元件，輸出二極管的耐壓與輸出保持時間，輸出變壓器以及輸出濾波器的大小，變換效率等都有很大影響。

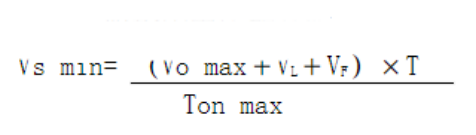

第三步：變壓器次級輸出電壓的計算

Vs min：變壓器次級最低電壓

Vo max：最大輸出電壓

VL：電感線圈壓降

VF：輸出側二極管的正向壓降

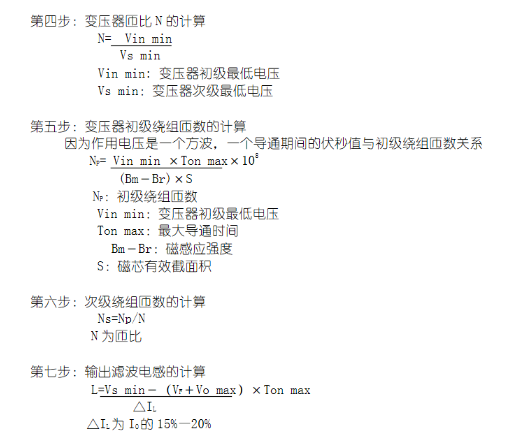

另外，功率開關器件電流電壓耐量的確定，變壓器原副邊繞組線徑的確定。
