主板復位電路

主板上的所有復位信號都是由芯片組產生，主要由南橋（內部有復位系統控制器）或復位發生器（74h系列芯片）產生，也就是說主板上所有的需要復位的設備和模塊都由南橋來復位。南橋要想產生復位信號或者說南橋要想去復位其他的設備和模塊，其首先要自身先復位或者說自身先有復位源。使南橋復位的或者說南橋的復位源是atx電源的灰線（灰線常態為5V電平，工作后為恒定的5v，atx電源的灰線也是pg信號），或者是系統電源管理芯片發出的pg信號。

主板復位電路原理

1.觸發信號來源

自動復位（電源觸發）：

當電源啟動時，ATX電源的PG（Power Good）信號在供電穩定后（約100-500ms延遲）由低電平跳變?yōu)楦唠娖?，作為初始復位信號?/span>

該信號通過門電路（如74HC14）處理后輸入南橋芯片，觸發其內部復位控制模塊。

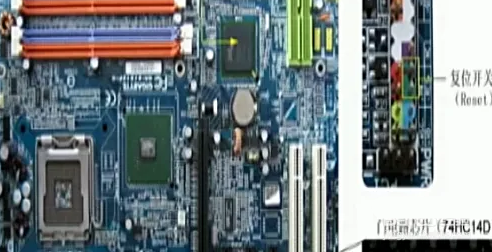

手動復位（按鍵觸發）：

按下主板RESET開關Q時，產生低電平脈沖信號，經門電路反相后輸入南橋，強制系統重啟。

2.信號傳遞與分發

南橋作為核心控制器，在接收到復位信號后首先生成自身復位，隨后分兩路輸出：

第一路：通過門電路（如74HC07）轉換電平，向PCI插槽Q、AGP插槽Q、北橋芯片等發送復位信號，北橋進一步將信號傳遞至CPU完成初始化。

第二路：通過三極管電平轉換后，向IDE接囗等外設發送復位信號。

3.復位功能實現

冷啟動保障：確保電源電壓穩定（如5V±5%）后釋放復位信號，避免硬件在電壓波動時誤操作。

異?；謴停和ㄟ^看門狗定時器（WDT）監測系統狀態，若軟件卡死或受干擾，則自動觸發復位。

主板復位電路工作原理圖

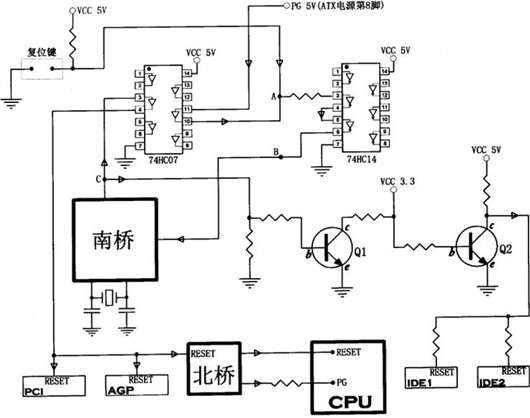

電源、時鐘、復位是主板能正常工作的三大要素。主板在電源、時鐘都正常后，復位系統發出復位信號，主板各個部件在收到復位信號后，同步進入初始化狀態。如圖所示為復位電路的工作原理圖，各個十板實現復位的電路不盡相同，但基本原理是一樣的。

假設主板已經通電運行，當按下復位鍵時，就會產生一個跳變的觸發信號，此信號經過A點進入74HC14門電路芯片，經過兩次反相后（信號波形不變，只是進行電平轉換），經過B點進入南橋芯片。南橋芯片收到跳變信號后，本身先復位，同時其內部的復位電路從c點輸出一個復位信號（一個由高電平向下跳變?yōu)榈碗娖?，再從低電平向，上跳變?yōu)楦唠娖降拿}沖波）。

復位信號從c點分兩路，一路進入74HC07門電路芯片進行電平轉換后進入到PCI插槽、AGP插槽以及北橋芯片，北橋復位后又產生一個復位信號輸入到CPU；從c點出來的另一路復位信號經過Q1、Q2進行電平轉換，然后進入到IDE接口。PCI插槽、AGP插槽、IDE接口上的設備以及北橋芯片和CPU，在復位信號到來后統一進入初始化狀態。

那么剛開機時，復位信號又是如何產生的呢？剛開機時，ATX電源供電正常50ms后，第8腳（灰色線）的電平會由低變高，這就是電源好信號（PG），表示供電已經正常。電源好信號進入74HC07門電路芯片，經過電平轉換后，從A點進入74HC14門電路芯片，此后的過程與按下復位鍵時的過程一樣。

綜上所述，復位信號的最初來源一個是由復位鍵觸發得來，一個是由PG信號得來。但PG信號并非一定取自于ATX電源的第8腳，一些主板設計有PG信號產生電路，它是在主板各個部分工作電源正常50ms后發出，原理是一樣的。
