碳化硅mos管工作頻率是多少,SiC碳化硅-KIA MOS管
信息來源:本站 日期:2025-07-24
碳化硅MOSFET(SiC MOSFET)的工作頻率可達1MHz甚至更高,高頻特性顯著優于傳統器件。
傳統MOSFET與碳化硅MOSFET的頻率對比
傳統MOSFET
工作頻率:約60kHz
限制因素:受材料特性與寄生參數影響,難以突破MHz級別。
碳化硅MOSFET
工作頻率:可達1MHz甚至更高(如國產1200V型號內阻13mmΩ的產品可穩定運行在1MHz以上)。
優勢:高頻特性使其在電源系統中可顯著減小電容、電感體積,降低成本并實現小型化設計。
高頻特性應用
1.效率提升:高頻開關可減少導通損耗,例如在100kHz時效率仍超95%,遠超傳統硅基器件。
2.散熱優化:高頻開關降低導通時間,減少對散熱片依賴,延長設備壽命。
3.場景適配:新能源汽車充電樁、軌道交通等需高頻響應的電力電子系統。對比IGBT(工作頻率通常低于40kHz),碳化硅MOSFET更適合高頻開關場景。

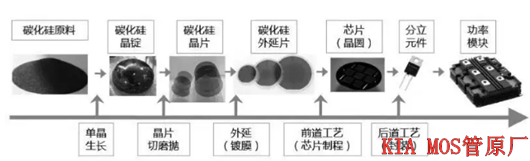

碳化硅是第三代半導體產業發展的重要基礎材料,碳化硅功率器件以其優異的耐高壓、耐高溫、低損耗等性能,能夠有效滿足電力電子系統的高效率、小型化和輕量化要求。
碳化硅MOSFET具有高頻高效,高耐壓,高可靠性。可以實現節能降耗,小體積,低重量,高功率密度等特性,在新能源汽車、光伏發電、軌道交通、智能電網等領域具有明顯優勢
與Si 材料相比,碳化硅材料較高的熱導率決定了其高電流密度的特性,較高的禁帶寬度又決定了SiC 器件的高擊穿場強和高工作溫度。尤其在SiC MOSFET 的開發與應用方面,與相同功率等級的Si MOSFET 相比,SiC MOSFET 導通電阻、開關損耗大幅降低,適用于更高的工作頻率,另由于其高溫工作特性,大大提高了高溫穩定性。

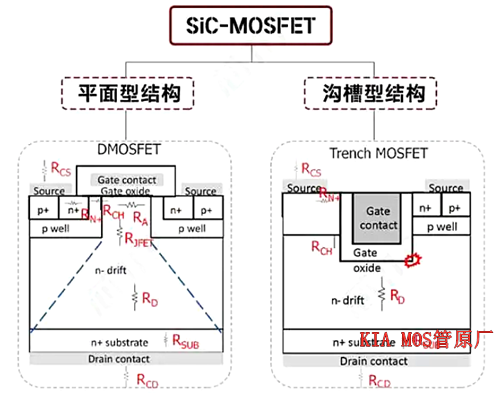

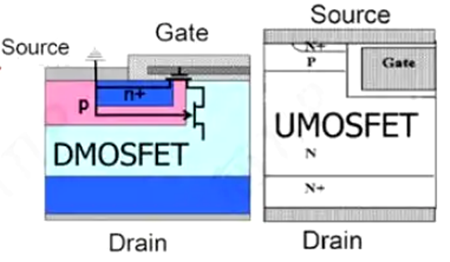

碳化硅MOSFET結構
碳化硅MOSFET工作原理
當柵極施加正電壓時,形成電場,使得通道中的載流子(電子或空穴)移動,導致源極和漏極之間形成導電路徑。通過調節柵極電壓,可以控制通道中的載流子濃度,從而控制MOSFET的導通程度。
